MCB

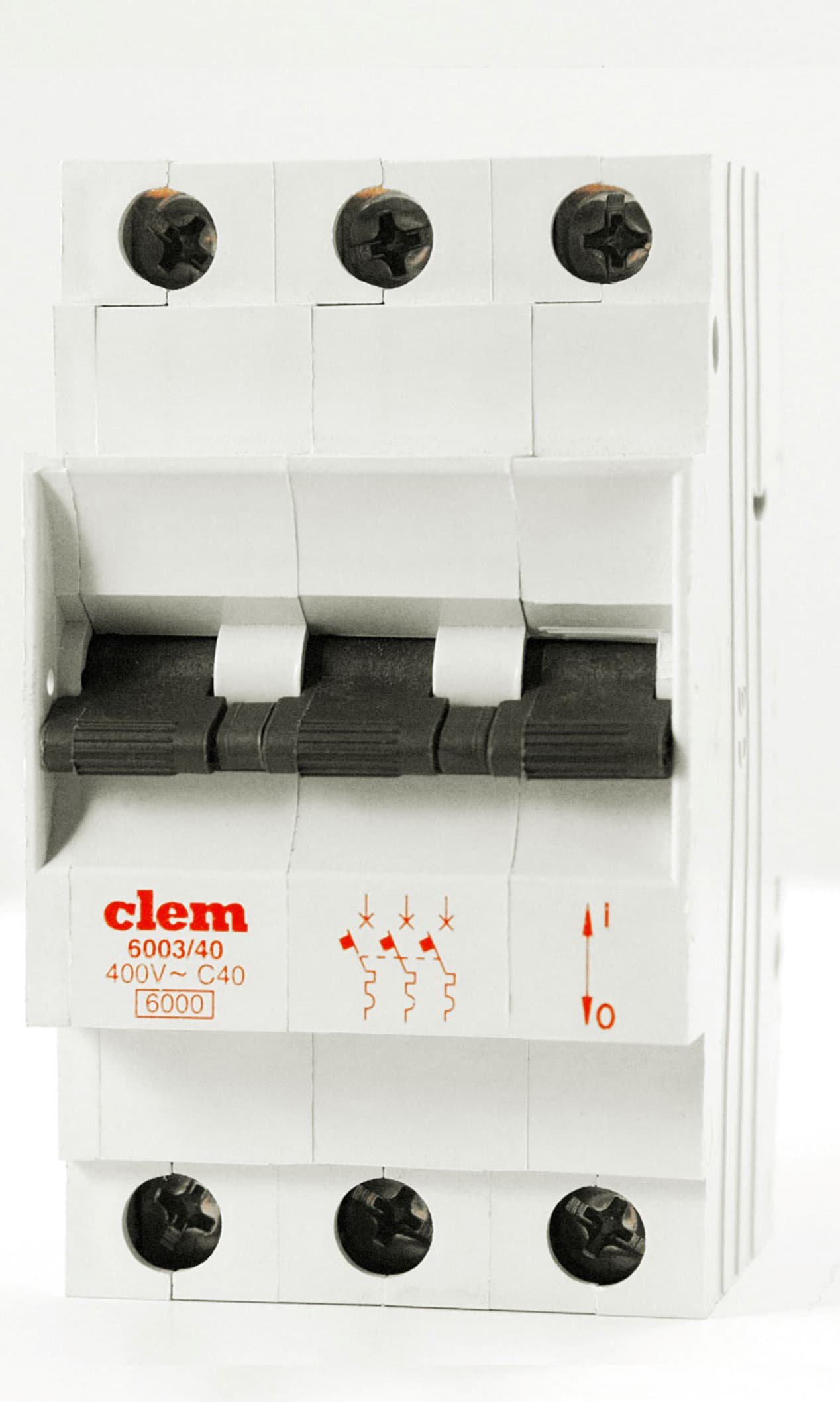

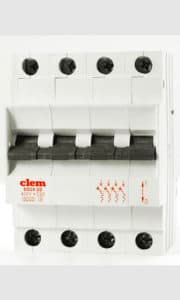

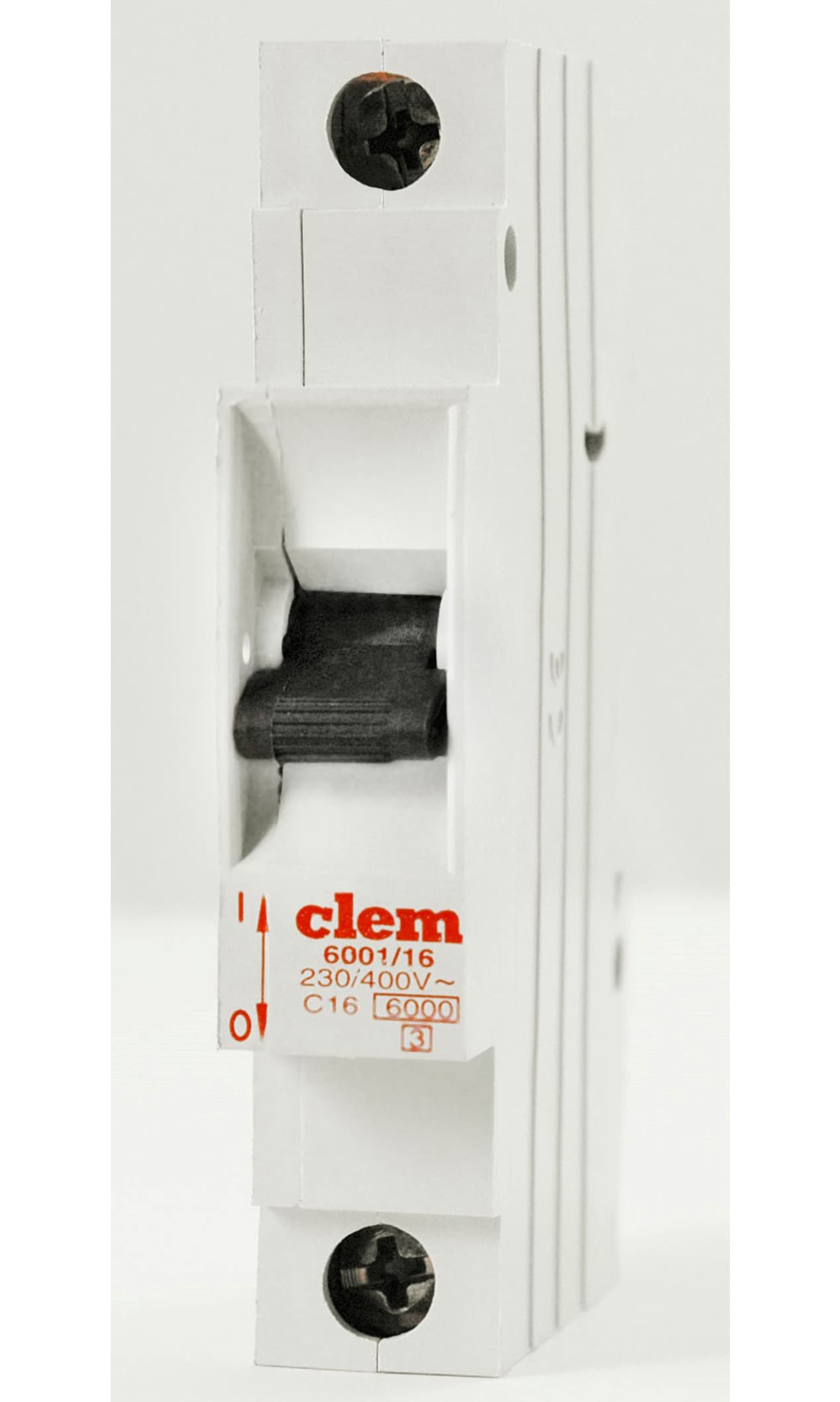

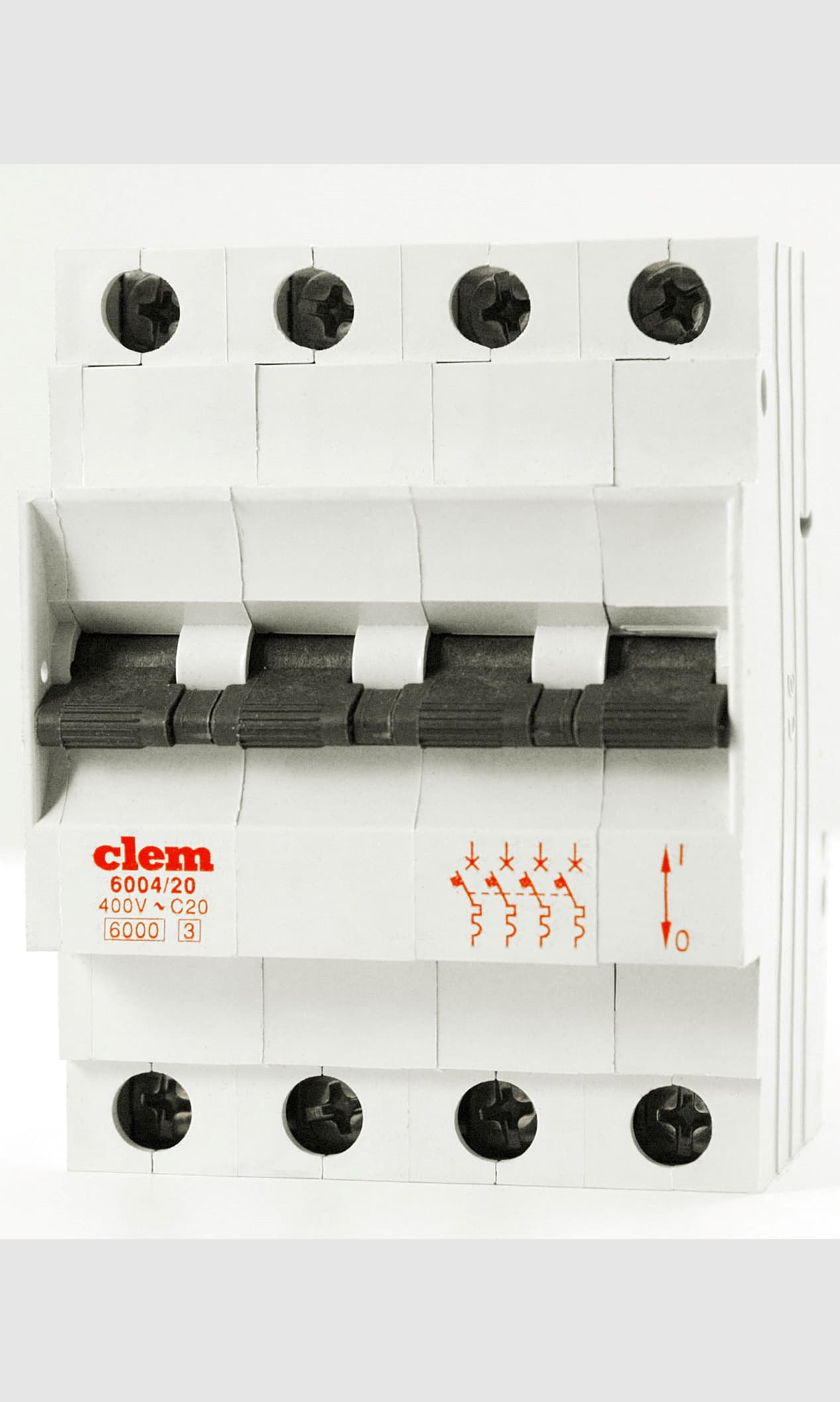

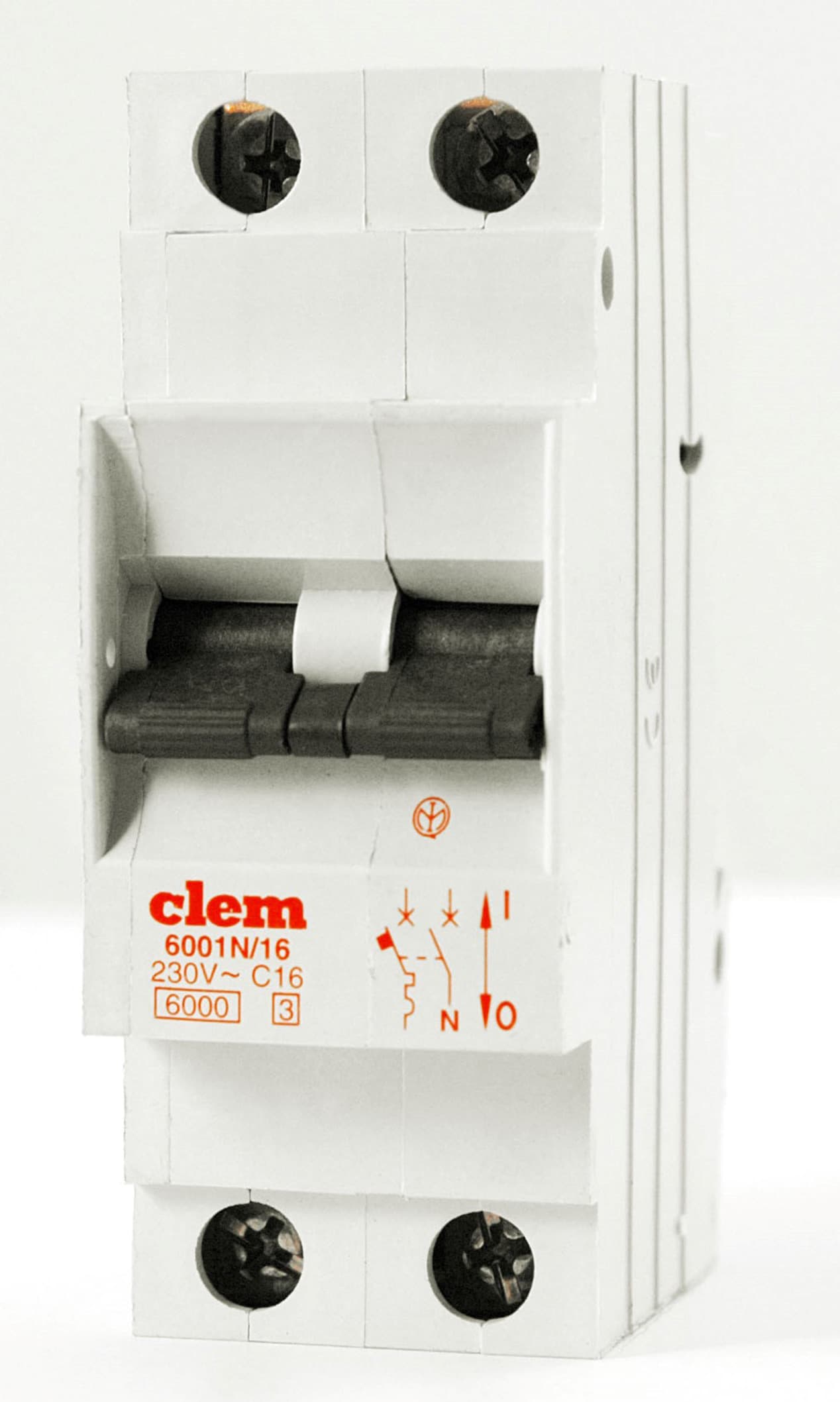

Gli interruttori magnetotermici della serie 6000 si caratterizzano per avere dimensioni più compatte rispetto ad analoghi prodotti presenti sul mercato: la profondità dell’interruttore è infatti pari a 54mm invece dei classici 68mm, rendendo il prodotto adatto ad essere montato in qualsiasi tipologia di centralino o quadretto. Inoltre la levetta di manovra è incassata nell’involucro del prodotto e, non sporgendo, rende l’interruttore ulteriormente più compatto.



Queste caratteristiche suggeriscono l’impiego degli interruttori della serie 6000 in svariati casi di retrofit in cui bisogna adeguarsi a dimensioni prestabilite, oppure in tutte quelle applicazioni (quali ad esempio gli elettrodomestici), dove la compattezza è d’obbligo.
Il meccanismo di sgancio è a scatto libero, per cui l’interruttore interviene automaticamente anche con la leva in posizione di chiuso.

Gli interruttori possono essere alimentati indistintamente sia dal lato uscita che dal lato entrata. Inoltre il morsetto a gabbia consente sia il collegamento tramite cavi (conduttori rigidi fino a 35mm² e conduttori flessibili fino a 25mm²), che tramite barrette a forchetta o puntale.

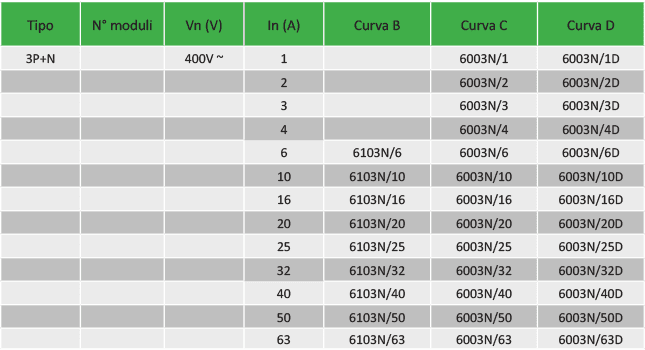

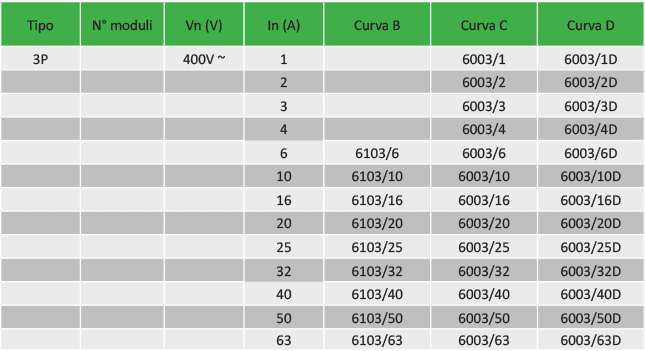

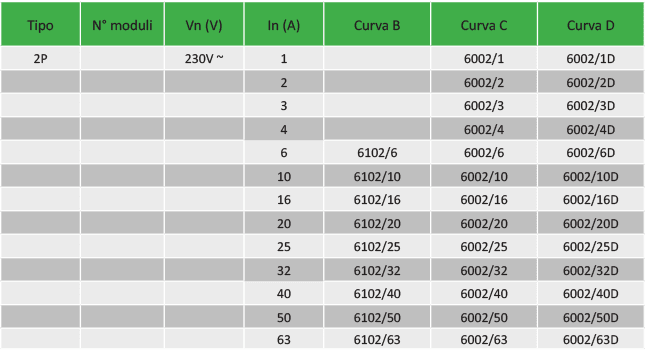

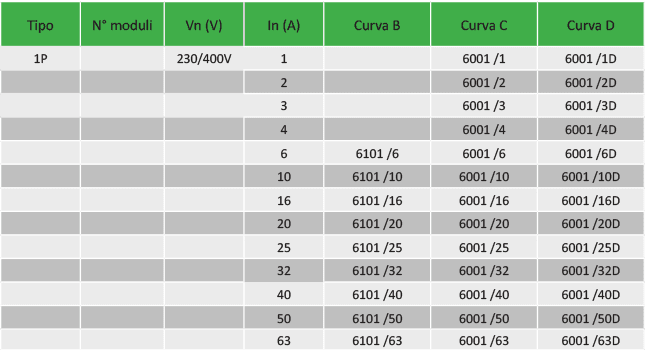

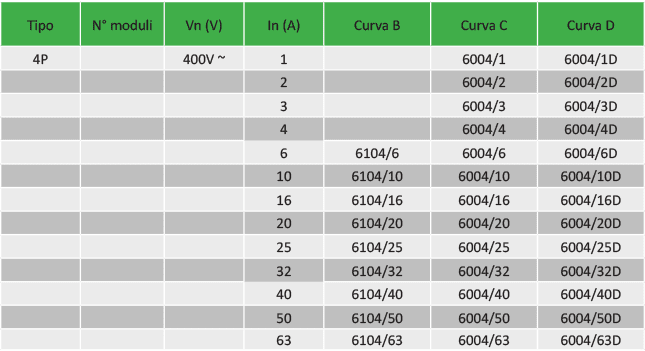

La gamma degli interruttori magnetotermici della serie 6000 è disponibile in curva B, C e D.
